Unity 3D – Cómo hacer un cuadro de selección como el de un RTS

El cuadro de selección

Ahora vamos a hacer el cuadro de selección. Para ello vamos a utilizar unaGUITexture, a la que le he metido una textura que he hecho fácilmente con cualquier programa que maneje transparencias. Consiste en una imagen PNG de un único pixel verde a la que he añadido una transparencia del 15% llamada «selection.png» que he puesto en una carpeta nueva llamada «Textures».

Los elementos GUI se dibujan directamente en pantalla, es decir, no tienen ninguna profundidad y, por tanto,  no ocupan un espacio tridimensional. Esto es imprescindible para hacer los menús, el HUD, o este cuadro de selección.

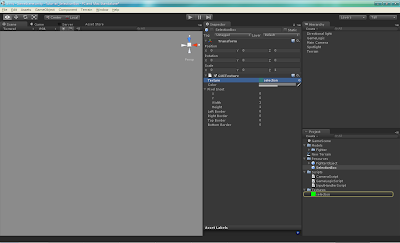

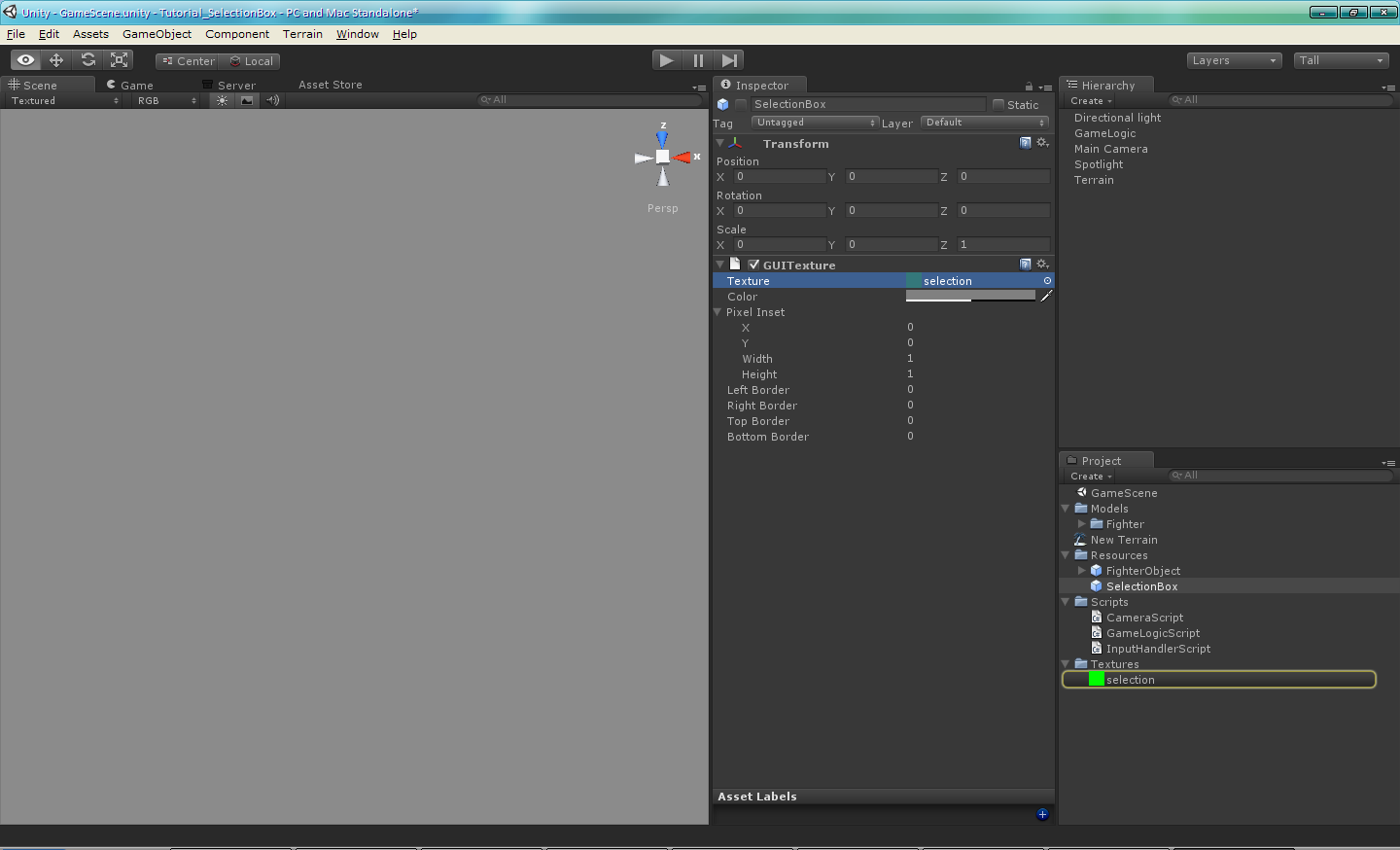

Igual que hicimos con los cazas, vamos a crear un Prefab llamado «SelectionBox» dentro de la carpeta «Resources» (¡¡recordad que si no no nos funcionará!!), y vamos a arrastrar el GUITexture que hemos creado en él. Y ya podemos borrarlo del Hierarchy.

Ahora vamos a hacer que nuestro cuadro se dibuje. Para ello volvemos al «GameLogicScript» y esta vez vamos a trabajar sobre el Update. ¿Qué vamos a hacer?

Cuando el usuario inicie un cuadro de selección, vamos a tirar un rayo (clase Ray) desde la posición de nuestro puntero, y vamos a guardar el primer punto 3D en el que colisione (propiedad RaycastHit.point). ¿Por qué? Porque si guardásemos simplemente el punto de la pantalla, al mover la cámara éste cambiaría con respecto a la malla tridimensional, que es donde realmente está apuntando el jugador. Una vez sepamos dónde comienza nuestro cuadro de selección, a la hora de dibujarlo tan sólo necesitaremos pasar sus coordenadas de mundo a las coordenadas de pantalla respecto a la posición actual de la cámara. De este modo, el cuadro no hará cosas raras cuando se mueva la cámara.

El nuevo código del «GameLogicScript» va a quedar así:

1. using UnityEngine;
2. using System.Collections;
3. using System.Collections.Generic;
4. public class GameLogicScript : MonoBehaviour
5. {
6.     InputHandlerScript _input;
7.     //Lista de cazas
8.     List<gameobject> _fighters;
9.     //Cuadro de selección
10.     GameObject _selectionBox;
11.     //Origen de la selección actual
12.     Vector3 _selectionOrigin;
13.     //Con esta variable sabemos si hemos comenzado una selección
14.     bool _selecting;
15.     // Use this for initialization
16.     void Start ()
17.     {
18.         //Guardamos la referencia al input en nuestra clase
19.         _input = this.GetComponent<InputHandlerScript>();
20.         //Inicializamos la lista
21.         _fighters = new List<GameObject>();
22.         //Vamos a crear 3 cazas
23.         GameObject fighter = Resources.Load(«FighterObject») as GameObject;
24.         GameObject fighter1 = GameObject.Instantiate(fighter, new Vector3(831, 1, 961), Quaternion.identity) as GameObject;
25.         GameObject fighter2 = GameObject.Instantiate(fighter, new Vector3(841, 1, 961), Quaternion.identity) as GameObject;
26.         GameObject fighter3 = GameObject.Instantiate(fighter, new Vector3(851, 1, 961), Quaternion.identity) as GameObject;
27.         //Añadimos los cazas a la lista
28.         _fighters.Add(fighter1);
29.         _fighters.Add(fighter2);
30.         _fighters.Add(fighter3);
31.     }
32.     // Update is called once per frame
33.     void Update ()
34.     {
35.         DrawSelectionBox();
36.     }
37.     void DrawSelectionBox()
38.     {
39.         if (!_selecting)
40.         {
41.             //Si no estamos seleccionando, comprobamos que si se ha pulsado la tecla de selección
42.             if (_input._selectingBegins)
43.             {
44.                 RaycastHit hit;
45.                 Ray ray;
46.                 //Lanzamos un rayo desde la pantalla de nuestra cámara, tomando como punto la posición de nuestro puntero
47.                 ray = Camera.main.ScreenPointToRay(_input._mousePosition);
48.                 if (Physics.Raycast(ray, out hit))
49.                 {
50.                     //Guardamos el punto tridimensional en el que colisiona nuestro rayo.
51.                     _selectionOrigin = hit.point;
52.                     //Creamos el cuadro de selección
53.                     _selectionBox = GameObject.Instantiate(Resources.Load(«SelectionBox»)) as GameObject;
54.                     _selectionBox.guiTexture.pixelInset = new Rect(_input._mousePosition.x, _input._mousePosition.y, 1, 1);
55.                     //Indicamos que hemos empezado una selección
56.                     _selecting = true;
57.                 }
58.             }
59.         }
60.         else
61.         {
62.             //Si ya hemos comenzado una selección, comprobamos que ésta no ha acabado
63.             if (_input._selectingEnds)
64.             {
65.                 //Destruimos el cuadro de selección
66.                 Destroy(_selectionBox);
67.                 //Indicamos que hemos finalizado nuestra selección
68.                 _selecting = false;
69.             }
70.             else
71.             {
72.                 //Estos son los límites de nuestro cuadro de selección
73.                 Rect bound = _selectionBox.guiTexture.pixelInset;
74.                 //Con esta sencilla función pasamos el origen de la selección a coordenadas de pantalla
75.                 Vector3 selectionOriginBox = Camera.main.WorldToScreenPoint(_selectionOrigin);
76.                 //Recogemos los límites de nuestro cuadro en función del punto de origen y la posición actual del puntero
77.                 bound.xMin = Mathf.Min(selectionOriginBox.x, _input._mousePosition.x);
78.                 bound.yMin = Mathf.Min(selectionOriginBox.y, _input._mousePosition.y);
79.                 bound.xMax = Mathf.Max(selectionOriginBox.x, _input._mousePosition.x);
80.                 bound.yMax = Mathf.Max(selectionOriginBox.y, _input._mousePosition.y);
81.                 //Cambiamos el pixelInset de nuestro cuadro de selección
82.                 _selectionBox.guiTexture.pixelInset = bound;
83.             }
84.         }
85.     }
86. }
87. </gameobject>

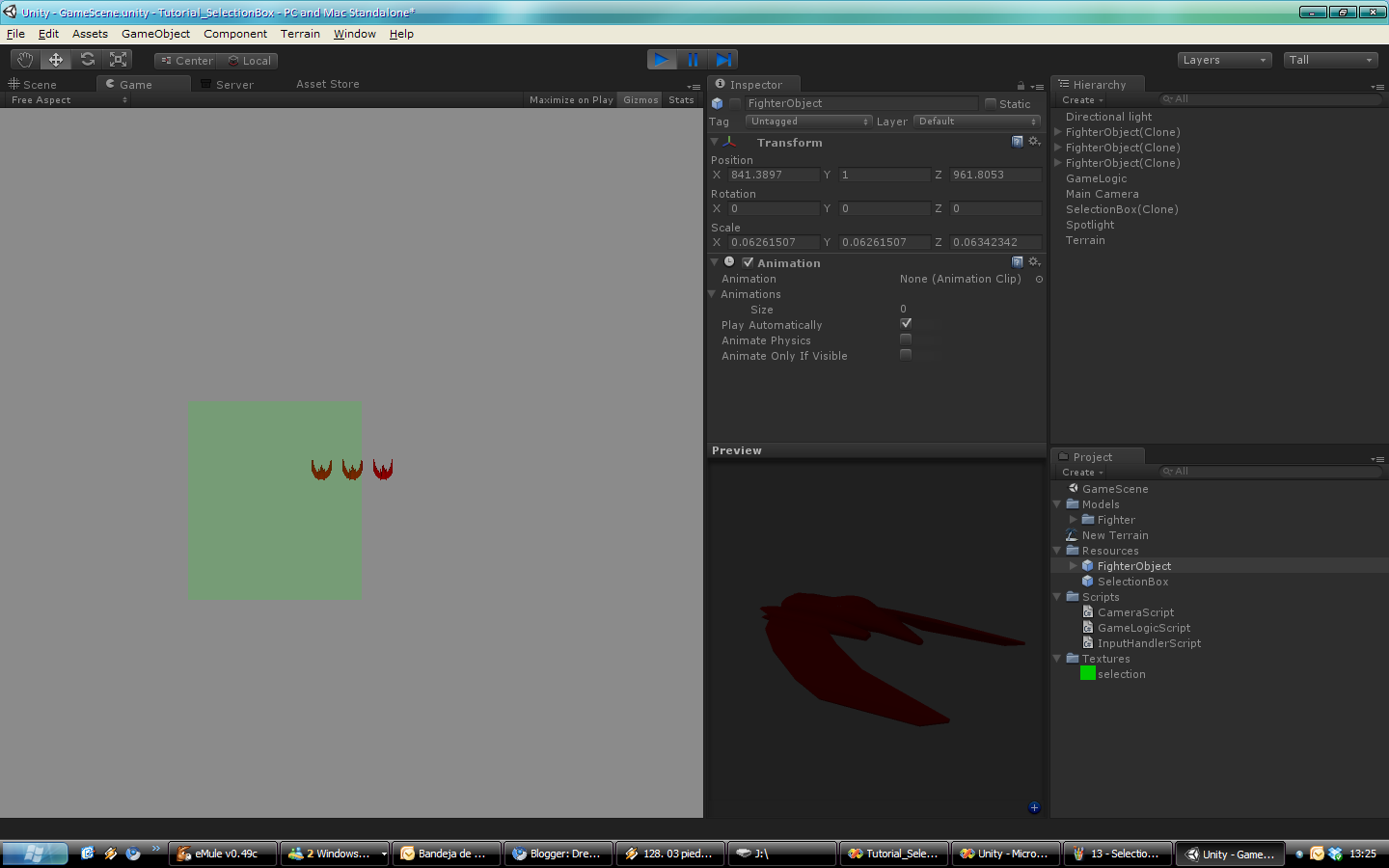

Nos fijamos que hemos introducido unas cuantas propiedades más en nuestro proyecto. Si lo lanzamos ya deberíamos ver cómo se dibuja perfectamente nuestro cuadro de selección, manteniendo la coherencia respecto al espacio tridimensional aún cuando movemos la cámara.
